Kúpeľňová márnosť ako nákresy, ktoré môžu prevádzkové tímy hotelov skutočne použiť



Úhľadný súbor PDF môže byť takmer k ničomu, ak zobrazuje zamýšľaný stred odtoku, zatiaľ čo sa inštalované potrubie pohybuje okolo zásuvkovej koľajnice. Kresba vyzerá stále profesionálne. Izba rozpráva iný príbeh. chcemkúpeľňové márnosť ako zostavené výkresyčestne zachovať tento rozdiel, vrátane konečnej servisnej pozície, úpravy skrine, top kódu a schválenej zmeny. V opačnom prípade sa prvý technik údržby stane osobou, ktorá musí znovu objaviť inštaláciu.

Neočakávam, že tím zariadení bude prehľadávať každú výrobnú revíziu, aby našiel jeden pánt, uzatvárací ventil alebo náhradný rozstrek. Na odovzdanie je potrebný stručný záznam miestnosti prepojený s kontrolovaným projektovým súborom. Mal by rýchlo odpovedať na štyri otázky: čo je nainštalované, kde sa to nachádza, ako k nemu možno získať prístup a ktorá schválená referencia identifikuje náhradu.

Obsah

1. Oddelenie zámeru návrhu od nainštalovaného záznamu
2. Nahrávacia miestnosť, skrinka, vrchná časť, umývadlo a servisné informácie
3. Prepojenie výkresov s fotografiami a plánmi komponentov
4. Kontrola zmien, revízií a prístupu údržby
5. Vydanie súboru, ktorý môžu prevádzkovatelia hotela vyhľadávať a dôverovať mu

Kúpeľňové márnosť, ako sú postavené výkresy, nie sú schválenou súpravou dizajnu

Schválený návrh zostáva dôležitý, pretože stanovuje zámer, rozmery a zodpovednosti. Záznam ako-slúži na iný účel. Identifikuje konečný stav inštalácie a ukazuje späť na schválenie, ktoré umožnilo akýkoľvek rozdiel. Pôvodný rozmer nikdy nevymažem a potichu ho nenahradím. Označím nainštalovanú hodnotu, odkážem na záznam zmeny a zachovám obe verzie v histórii dokumentu.

TheHotelové kúpeľňové balíčky: Kompletný sprievodcadefinuje, ako do seba zapadajú informácie o skrinke, vrchnej časti, umývadle a projekte. Konečný záznam používa rovnakú logiku balíka. Ak pracovná doska pochádza z jedného zdroja a skrinka z iného zdroja, izbový list ešte potrebuje spojiť ich identifikátory a schválené rozhranie medzi nimi.

Formálneako-stavebný výkresoznamuje, čo bolo skonštruované, a nie to, čo zostalo na výkrese ponuky. Pre márnosť si to nevyžaduje preťažený model budovy. Vyžaduje presné informácie o miestnosti, čitateľné rozmery, jasné zobrazenia a spoľahlivý zoznam fotografií, harmonogramov a schválení zmien.

Všade používajte jeden identifikátor miestnosti

Na výkrese, štítku skrinky, vrchnom štítku, inšpekčných fotografiách, hárku s testovaním vody-, harmonograme hardvéru a indexe odovzdania ponechám rovnaký kód miestnosti. Ak hotel prečísluje izby pred otvorením, súbor obsahuje stavebný kód aj číslo prevádzkovej izby. Jednoduchý krížový-odkaz zabraňuje personálu údržby objednať komponent podľa nesprávneho historického štítku.

Na rozvrhu-typu miestnosti stále záleží, ale nemôže nahradiť individuálny záznam. Opakované miestnosti môžu zdieľať jeden štandardný výkres, zatiaľ čo malý počet obsahuje ručné rozloženia, prístupné medzery, rôzne steny alebo schválené odchýlky prevádzky. Raz použijem štandardný detail a potom pridám hárok odchýlok špecifickej pre miestnosť-len tam, kde sa stav inštalácie líši.

Pre opakované hotely,kúpeľňové márnosť ako zostavené výkresyokrem štandardných podrobností potrebujete-index stavu miestnosti. Označím, či každá izba dodržiava štandard, má ručné usporiadanie alebo má schválenú odchýlku. Tento index bráni technikovi zaobchádzať s jednou nezvyčajnou miestnosťou ako dôkazom, že celý typ miestnosti bol postavený rovnakým spôsobom.

Zaznamenajte kabinet ako zostavu, nie ako obdĺžnik

Obrys skrine a celková šírka nikomu nehovoria, ako ju udržiavať. Záznam potrebuje kód skrinky, orientáciu ruky, konštrukčnú úpravu, odkryté koncové panely, šírky výplne, zóny upevnenia na stenu, polohy koľajníc, odnímateľné zadné strany, prístupové panely, veľkosti dvierok a zásuviek, skupiny hardvéru a akýkoľvek servisný otvor-vyrezaný na mieste. Označujem tiež, ktoré panely je možné odstrániť bez narušenia vrchnej časti.

Therad kúpeľňových skriniekdáva projektovým tímom jasnú cestu kategórie, ale záznam miestnosti musí tento výber zúžiť na inštalovanú jednotku a dokončiť. Všeobecný názov kategórie nemôže identifikovať náhradné čelo zásuvky po rokoch. Zahŕňam odkaz na kontrolovanú povrchovú úpravu, nie príležitostný popis, ako je teplý šedý alebo orechový vzhľad.

Rozvrh súčastí márnostiinformácie patria vedľa výkresu alebo v prepojenom rozvrhu so stabilnými identifikátormi. Kódy pántov a bežcov, povrchová úprava rukoväte, napájacie komponenty, hardvér zrkadlovej skrinky a odnímateľné kryty potrebujú dostatok podrobností na obstarávanie údržby. Toto sa líši od plánu množstva náhradných-dielov. Jeden uvádza, čo je nainštalované; druhý uvádza, aké zásoby má projekt.

ZverejnenéVýmena hotelovej toalety-Rozvrh dielov pre tímy zariadenípokrýva náhradné množstvá a kontrolu odovzdania. Prepájam-kód zostaveného komponentu s týmto plánom, takže technik môže zistiť, či je správna položka už na sklade, skôr než improvizovaná oprava vymení skriňu.

Poznámku o životnosti{0}}umiestňujem len tam, kde ju podporuje výrobca komponentu alebo požiadavka projektu.Kúpeľňové umývadlo ako postavené výkresynie sú miestom pre odhadované intervaly výmeny. Identifikujú inštalovaný diel, trasu nastavenia a schválenú náhradu, takže prevádzka môže rozhodnúť na základe aktuálnych dôkazov, keď komponent nakoniec potrebuje pozornosť.

Jasne ukážte spojovaciu dosku, umývadlo a stenu

Pohľad zhora potrebuje hotovú dĺžku a hĺbku, odkryté presahy, bočné medzery{0}}na stene, polohu švov, ak je to možné, výrez drezu, otvory pre batérie, okrajový profil, výšku rozstrekovania, bočné nábehy a akúkoľvek oblasť-vyrysovaného poľa. Zaznamenávam kód materiálu a úpravy. Ak má vrchná časť viditeľný pohyb, celá-odkaz na dosku alebo produkčný obrázok patrí do záznamu dokončenia.

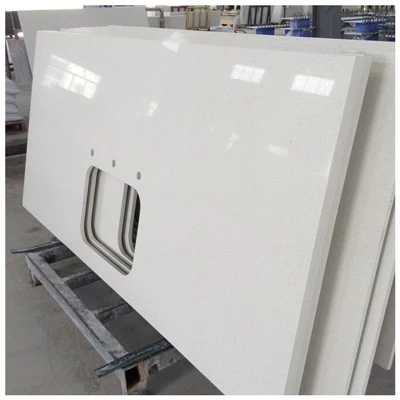

A kremenná toaletná doskasa môže opakovať konzistentne v mnohých miestnostiach, ale inštalovaná geometria sa môže stále líšiť pri vrátení steny a servisných výrezoch. Vrchná doska z prírodného kameňa pridáva doske{1}}špecifické variácie a dôkazy o oprave. Výkres identifikuje geometriu; prepojená fotografia identifikuje skutočnú viditeľnú tvár. Nežiadam jeden dokument, aby obe práce robili zle.

U drezu evidujem výrobcu a model, spôsob montáže, detail podpery, stav prepadu, odpad a konfiguráciu batérie. Nákres zobrazuje obálku misy pod vrchom, pretože tam súperia zásuvky, koľajnice a služby. Ak schválená zmena na mieste orezala zásuvku alebo posunula koľajnicu, konečný výsledok musí zobraziť-pohľad stavby.

Rekord dokončenia kúpeľneinformácie sa týkajú aj spätného striekania a tmelu. Beriem do úvahy kódy povrchovej úpravy, orientáciu vrátenia, miesta spojov a schválenú referenciu tmelu. Fotografia pod normálnym zrkadlovým svetlom pomáha operáciám rozlíšiť inštalovanú farbu od neskoršej náhrady, ktorá vyzerala podobne len pod osvetlením skladu.

Rovnaká konečná fotografia potrebuje neutrálny odkaz a širší pohľad na miestnosť. Expozícia fotoaparátu môže spôsobiť, že jeden vrch bude vyzerať teplejšie alebo chladnejšie ako inštalovaný povrch. používamkúpeľňové márnosť ako zostavené výkresypoukázať na schválenú vzorku fyzickej úpravy a kód produktu; fotografia skôr zaznamenáva umiestnenie a stav, než aby predstierala dokonalý farebný štandard.

Zmapujte inštalatérsky a elektrický prístup skôr, ako bude skrytý

A užitočnéinštalatérsky prístup výkreszobrazuje stred konečného odtoku, prívodné body, orientáciu ventilu, trasu sifónu, trasy hadíc a panel alebo zásuvku, ktorá poskytuje prístup. Označuje tiež oblasti, kde je vŕtanie zakázané, pretože služby prechádzajú za skriňou. Fotografujem pred zatvorením zadného panelu pomocou mierky a kódu miestnosti v ráme.

TheKúpeľňa Vanity Inštalatérske práce Hrubé-Inzaznamenáva plánované servisné zóny pred výrobou a inštaláciou. Konečný nákres zachytáva, kde tieto služby skutočne skončili. Ak sa tieto dva líšia, vyžadujem schválenú referenciu zmeny. Ručne písaný rozmer bez dátumu alebo dátumu schválenia je len vodítkom.

Elektrické záznamy sa riadia rovnakou logikou. Ukážte zásuvku, izolátor, napájací-zásuvku, ovládač osvetlenia alebo pripojenie zrkadla, ak sú súčasťou kozmetického balenia. Identifikujte prístupnú izoláciu a odnímateľné kryty. Elektrotechnický projektant a licencovaná živnosť dodržiavajú vlastný kódex; záznamník ukazuje fyzické rozhranie a trasu údržby bez toho, aby predstieral, že nahrádza ich certifikovanú dokumentáciu.

ThePlánovanie elektrickej zásuvky v kúpeľnivysvetľuje, ako pohyb zásuvky, zóny striekania a polohy zrkadiel ovplyvňujú skorú koordináciu. Môj posledný záznam pridáva inštalovanú pozíciu a označenie komponentu, vďaka čomu sa neskoršia výmena nespolieha len na pôvodnú zostavu-.

Pred zatvorením pohľadov na elektrinu a inštalatérstvo žiadam niekoho, kto ich nepripravil, aby lokalizoval každý prístupový bod v skutočnej miestnosti. Ak osoba nemôže nájsť ventil, ovládač alebo snímateľný kryt zo záznamu, dokument potrebuje iný pohľad alebo rozmer. Dobrekúpeľňové márnosť ako zostavené výkresysú testované používaním, nie sú akceptované, pretože okraj listu vyzerá ako úplný.

Použite záznamovú maticu, ktorá vedie k dôkazom

Udržujem hlavný hárok čitateľný a presúvam podrobnosti do odkazovaných záznamov. V tabuľke nižšie je uvedený minimálny vzťah, ktorý očakávam. Špecifikácie projektu môžu vyžadovať viac informácií.

Lekcia ťažkej{0}}vyhranej lekcie: Nezaznamenaná zmena stránky sa stane budúcou demoláciou

Odtok sa dá posúvať po zásuvke a funguje perfektne pri odovzdaní. Ak revidované centrum a prístupová cesta nikdy nevstúpia do záznamu, neskorší technik vidí iba pôvodný výkres. Hľadanie potom začína odstránením panelov, zásuviek alebo povrchových úprav, ktoré nebolo potrebné rušiť. Inštalácia sa podarila, no chýbajúci záznam premení bežnú údržbu na vyšetrovanie.

Lekcia: Zaznamenajte každú schválenú skrytú zmenu predtým, ako sa posledný odnímateľný panel vráti späť.

Urobte súbor s možnosťou vyhľadávania, s verziou a dostatočne malým na použitie

Fotografie potrebujú mená, smer a kontext

Pomenúvam obrázky podľa miestnosti, komponentu a pohľadu namiesto toho, aby som nechal čísla kamier. Užitočná sada obsahuje celkové umývadlo, štítok skrinky, vrchnú stranu, spodnú stranu umývadla, ventily a sifón, otvorený prístupový panel, hardvérový kód, nástennú spojku a konečný suchý stav. Šípky alebo popisky pridávam len tam, kde je inak nejednoznačný detail. Surové originály zostávajú k dispozícii.

Jedna aktuálna revízia musí byť zrejmá

Dobrekúpeľňové márnosť ako zostavené výkresyzobraziť revíziu, dátum vydania, zostavovateľa a stav schválenia na každom hárku. Nahradené súbory zostávajú archivované, ale neležia vedľa aktuálnej verzie s takmer identickými názvami. Preferujem riadený index, ktorý ukazuje na najnovší hárok a uchováva históriu oddelene.

Štruktúrované plány porazia dlhé poznámky

Používam konzistentné polia pre kód komponentu, referenciu výrobcu, povrchovú úpravu, použiteľnosť v miestnosti a poznámku o výmene. To umožňuje hotelovému tímu filtrovať rozvrh bez čítania stránok prózy. Výkres stále obsahuje základné rozmery a pokyny na prístup, ale neopakuje celý dokument o náhradných-súčiastkach, údržbe alebo uvedení do prevádzky.

Okamžite eskalujte chýbajúci alebo protichodný záznam

Ak sa stav inštalácie a kresba nezhodujú, najskôr odfoťte celú márnosť a konkrétny rozdiel s merateľnou referenciou. Po druhé, pozastavte akúkoľvek prácu, ktorá by zakryla alebo zmenila stav. Po tretie, pošlite zodpovednému projektovému tímu a dodávateľovi aktuálny výkres, kód miestnosti, inšpekčné fotografie a históriu zmien na porovnanie. Kontrolovaný záznam opravujem až po odsúhlasení inštalovaného stavu a kolaudačnej cesty.

Často kladené otázky

1. Čo musí kúpeľňová márnosť ako zostavené výkresy obsahovať?

Potrebujú identitu miestnosti, konečnú geometriu a kódy skrinky, informácie o vrchnej časti a dreze, inštalovaných servisných pozíciách, prístupových paneloch, povrchových úpravách, spojoch na stenách, referenciách komponentov, schválených odchýlkach, dôkazoch o uvedení do prevádzky a prepojeniach na-kódované fotografie miestnosti. Presná špecifikácia projektu riadi konečný výstup.

2. Postačujú označené-inštalačné výkresy na odovzdanie?

Môžu tvoriť počiatočný záznam, ak sú označenia- čitateľné, datované, sledovateľné a prenesené do požadovaného konečného formátu. Voľný červený-list bez identifikácie izby, stavu schválenia alebo prepojených fotografií nestačí na opakované hotelové operácie.

3. Mala by mať každá opakovaná hotelová izba samostatný výkres?

Použite jeden riadený štandardný výkres pre skutočne opakujúce sa podmienky, potom udržiavajte index miestnosti a hárok odchýlok pre rozloženie rúk, prístupné miestnosti alebo schválené zmeny miesta. Každá miestnosť stále potrebuje záznam, ktorý identifikuje jej nainštalované komponenty a stav testu.

4. Ako sa majú evidovať skryté inštalatérske a elektrikárske práce?

Zobrazte konečné rozmery z definovaného nulového bodu, identifikujte ventily a izoláciu, označte prístupové cesty a -zóny bez vŕtania a prepojte fotografie pred-zatvorením s viditeľnou mierkou a kódom miestnosti. Certifikované obchodné záznamy zostávajú oddelené, ak si to projekt vyžaduje.

5. Čo by sa malo stať ako prvé, keď je-vytvorený výkres v konflikte s miestnosťou?

Odfoťte a zmerajte stav inštalácie, potom zastavte akúkoľvek prácu, ktorá by ho mohla zakryť alebo zmeniť. Pošlite dôkazy s aktuálnym výkresom, plánom miestnosti a originálnymi záznamami o kontrole zodpovednému dodávateľovi a projektovému tímu pred revíziou súboru riadeného odovzdania.

Rýchly{0}}referenčný kontrolný zoznam Kúpeľňové márnosť ako zostavené výkresy

• Priraďte číslo prevádzkovej miestnosti ku kódu stavebnej miestnosti.
• Identifikátory skrinky, dosky, umývadla, batérie a hardvéru.
• Dimenzujte finálne služby a prístupové panely od stanoveného dátumu.
• Prepojte{0}}kódované fotografie miestnosti s každým skrytým rozhraním.
• Namiesto vymazania konštrukčného zámeru uveďte odkaz na každú schválenú odchýlku.
• Oddeľte aktuálne vydanie od archivovaných nahradených revízií.
• Pred odovzdaním potvrďte, že sa súbor otvorí, vyhľadá a vytlačí.

Sprievodcovia súvisiacimi projektmi

Prepojte konečný záznam s definíciou balíka, trasou inštalácie, nastavením služby-a náhradnými zásobami, ktoré prevádzka skladuje.

Plánovanie balíkov

Hotelové kúpeľňové balíčky: Kompletný sprievodca

Preneste schválenú skrinku, hornú časť, umývadlo a štruktúru zodpovednosti do konečného záznamu miestnosti.

Sekvencia stránok

Montáž kúpeľňového umývadla v hoteli od uvoľnenia na mieste po odovzdanie

Zachyťte každý uvoľnený stav inštalácie, pričom steny, služby a štítky komponentov zostanú viditeľné.

Služba je nastavená-

Kúpeľňa Vanity Inštalatérske práce Hrubé-In

Porovnajte plánované vypúšťacie, ventilové a zachytávacie zóny s konečnými polohami zachovanými pri odovzdaní.

Kontrola výmeny

Výmena hotelovej toalety-Rozvrh dielov

Prepojte každý nainštalovaný kód s náhradnou položkou a množstvom držaným pre budúcu údržbu miestnosti.

Záverečný záver

Užitočnékúpeľňové márnosť ako zostavené výkresyzaznamenajte konečnú miestnosť bez toho, aby ste ju zakopali pod každý historický dokument. Identifikujú skrinku, hornú časť, drez, hardvér, služby, prístupové body, povrchové úpravy a schválené zmeny a potom tieto fakty spájajú s vyhľadávateľnými fotografiami a plánmi. Tu je to, čo by som urobil: vydal štíhly záznam, ktorý si technik môže prečítať vedľa márnosti, pretože KA UNITED by radšej zachoval jednu jasnú skrytú-servisnú fotografiu, než aby žiadal operácie o odstránenie hotového panelu, len aby zistil, čo je za ním.

Referencie

1. Pokyny pre plánovanie kuchyne a kúpeľne s prístupovými štandardmi, Národná asociácia pre kuchyne a kúpeľne.
2. International Plumbing Code, International Code Council.
3. Dimension Stone Design Manual, Natural Stone Institute.
4. Pracovné dosky z prírodného kameňa: Úvahy pre kuchynské a kúpeľňové aplikácie, Inštitút prírodného kameňa.
5. ISO 19650 Zásady správy informácií, Medzinárodná organizácia pre normalizáciu.
6. Ukončenie projektu a požiadavky na čerpanie záznamov, príslušné zmluvné dokumenty.
7. Technické údaje výrobcu skrinky, hardvéru, umývadla, batérie a povrchov, výrobcovia príslušných produktov.
